產品說明
致力于提供工業用電研發設計安裝服務一體的解決方案
一、概述

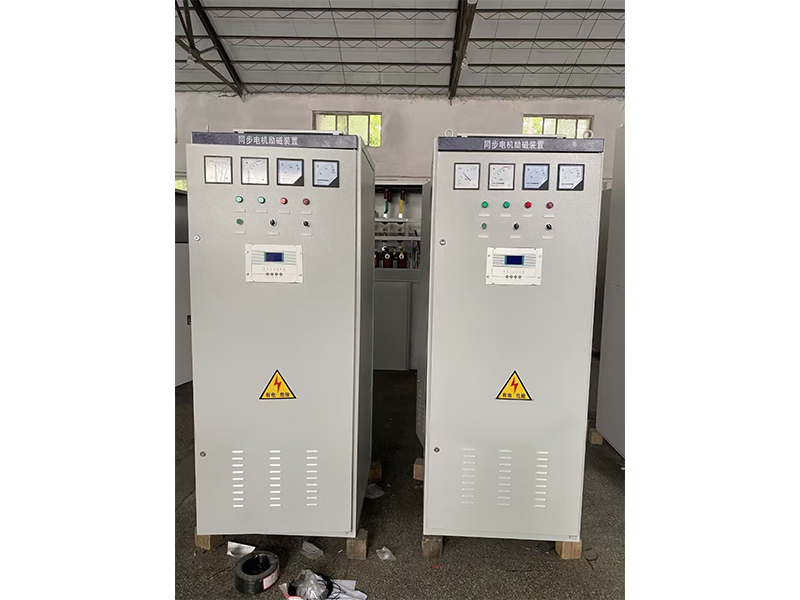

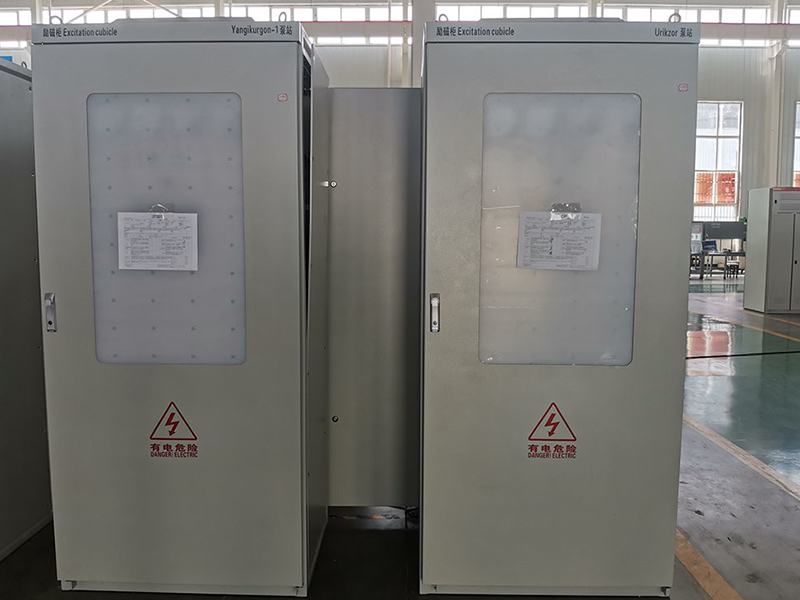

YX系列同步電動機勵磁柜采用數字控制技術，微機監測同步電動機運行狀態，控制精確，抗干擾能力強，主機界面友好，操作簡便快捷，工作穩定可靠。廣泛用于同步電動機拖動如礦山球磨機、冶煉鼓風機、水泥廠管磨機、化肥廠聯合壓縮機、二氧化碳壓縮機、冷藏庫氨壓縮機、制氧機、水泵等通用機械設備。設備主要是為大型同步電動機提供直流勵磁電源，與同步電動機單機配套使用。
二、性能特點
◆采用數字控制技術、提高了系統運行的可靠性，控制精確，無需調試；
◆本裝置的復位電路可在嚴重干擾工況下自動恢復運行，保證系統連續運行；
◆采用硬件檢測與軟件判定相結合的方法，進行全投壓，投勵和故障報告，確?；钔秳詈秃髠渫秳畹捻槝O性；
◆滅磁電路的滅磁電壓采用分步驟自動整定的方法，具有誤導通保護功能；
◆具有失步保護功能，可在運行中自動檢測失步故障，發出保護指令；
◆同步電動機在起動、停車和異步運行時，可自動滅磁，避免勵磁裝置被過高的感應電壓擊穿；
◆操作界面友好，控制器故障檢測功能可記錄故障停機瞬間的工作狀態，便于檢修故障；
◆開車和停車時自動零壓滅磁，電動機同步運行時自動高通滅磁，較大程度保護了可控硅和電機的安全。
三、性能參數表
| 項目 | 參數 |
| 主回路電壓 | 三相AC380V~10000V |
| 控制回路 | AC380V |
| 額定勵磁電壓 | 50V~170V |
| 額定勵磁電流 | 130A~450A |
| 調節模式 | 單調節器，雙調節器 |
| 通訊 | RS485接口 |
| 防護等級 | IP20 |
| 整體結構 | 柜式 |
| **及保護 | 較小勵磁**，反時限強勵**，過勵**，較小無功**，失步保護，長時間不投勵保護(電機工頻異步起動時)，PT斷線保護， |
| 勵磁控制4~20mA回路斷線檢測保護，控制電源及調節器軟、硬件故障監視。 | |
| 使用環境 | 海拔不高于1000米，溫度范圍是-10℃ ~+50℃，相對濕度小于85%RH，無凝結，室內安裝，無導電塵埃，無腐蝕性氣體，無爆炸危險。 |
四、選型參考
| 產品型號 | 適配電機電壓(kV) | 額定勵磁電壓(kV) | 額定勵磁電流(A) | 外形尺寸W*D*H(mm) |
| YX-130/50~75 | 380~10000 | 50~75 | 130 | 800*800*2200 |
| YX-200/50~170 | 380~10000 | 50~170 | 200 | 800*800*2200 |
| YX-300/50~170 | 380~10000 | 50~170 | 300 | 900*800*2200 |
| YX-450/50~170 | 380~10000 | 50~170 | 450 | 1000*800*2200 |
五、訂貨須知
◆用戶訂貨時須提供同步電機的額定勵磁電壓、額定勵磁電流、功率及轉子75℃電阻值；
◆用戶有無勵磁柜柜體顏色等方面的特殊要求；
◆可配套選用我公司生產的豫新高低壓鼠籠電機液阻軟起動柜或選用豫新高低壓固態電機軟起動柜。
